Grūdų srautinės džiovyklos

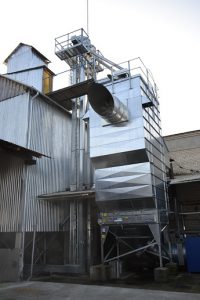

Akron Svegma džiovyklos turi gerą reputaciją dėl efektyvaus ir ekonomiško džiovinimo. Lovelių konstrukcija yra tokių savybių priežastis. Džiovyklos šachtoje esantys loveliai yra siaurėjantys (kuginės formos), galai uždaryti. Dėl tokios konstrukcijos oras tolygiai cirkuliuoja per visą grūdų šachtą. Antra, loveliai labai glaudžiai sudedami (atstumu 25 cm tarp lovelių). Taip užtikrinimas efektyvus džiovinimas. Glaudžiai sustatyti loveliai reiškia didesnį džiovinimo plotą ir mažesnį per grūdus tekančio oro greitį. Dėl nedidelio oro greičio pakanka laiko orui prisisotinti vandens. Praktiniai testai įrodė, kad esant 25 cm šoniniam atstumui, santykis tarp prisisotinimo efektyvumo ir šilumos tiekimo yra pats palankiausias. Siekiant užtikrinti tolygų oro pasiskirstymą tarp lovelių, ant išmetamo oro šachtos yra montuojamas ventiliatorius, kuris traukia orą per grūdus.

Džiovyklos elementai tiekiami blokais, greitam surinkimui. Juos lengva surinkti tiek išorėje, tiek ir pastato viduje. Visi komponentai greitai surenkami su varžtais. Iškrovimo mechanizmas – tai velenėliai krumpliaračio formos kurie užtikrina tolygų grūdų iškrovimą iš džiovyklos. Visas iškrovimo mechanizmas yra lengvai prieinamas aptarnavimo tikslais. Vidinės šachtos paviršius glotnus, nėra jokių varžtų, jungčių, todėl grūdai slenka tolygiai. Džiovyklų konstrukcija stipri, sutvirtinta varžtais. Naudojant tik pusės metro aukščio plokštes be taškinio suvirinimo būdu pritvirtintų įdėklų užtikrina džiovyklos patvarumą per visą jos naudojimo laiką. Kompiuterine sistema valdomos gamybinės mašinos gamina tikslius komponentus, todėl įrengimus galima greitai sumontuoti. Džiovyklos pilnai cinkuotos, net ir iškrovimo įrenginys. Tokiu būdu džiovyklos vidus ir išorė pilnai apsaugojima nuo aplinkos poveikio. Dėl to iki minimumo sumažėja priežiūros išlaidos ir pailgėja džiovyklos tarnavimo laikas. Srautines džiovyklas galima naudoti kaip porcijinio tipo džiovyklą mažų porcijų džiovinimui, tiesiog naudokite aušinimo sekciją džiovinimo tikslams. Tai itin aktualu džiovinant nedidelius grūdų kiekius. Srautinės Svegma džiovyklos standartiškai turi vieną tarpinį bunkerį, kuris neleidžia karštam orui išeiti. Taip gali atsitikti, kai grūdų tūris sumažėja džiovinimo metu. Džiovyklos gali būti komplektuojamos su tiesioginio arba netiesioginio tipo šilumokaičiu. Srautinėse džiovyklose galima lengvai keisti džiovinimo bei aušinimo sekcijų skaičių. Tai reiškia, kad jūs galite sutaupyti daug laiko lietingomis dienomis, kai grūdai yra drėgni ir juos sunku džiovinti padidinant grūdų džiovinimo sekcijų skaičių.Šalia standartinės džiovyklos įrangos, galite papildomai įrengti garso slopintuvus, ciklofanus. Srautinės Svegma džiovyklos gali būti automatizuojamos skirtingais būdais.Svegma džiovyklos yra konstruojamos ant modulinių plokščių 525 mm aukščio. Šie komponentai yra surenkami kartu, taip užtikrinamas konstrukcinis stiprumas. Džiovyklos gaminamos keturių modelių su skirtingais sekcijų pločiais. Tai reiškia, kad jūs visada rasite modelį, kuris atitiks jūsų reikalavimus pagal talpą, išmatavimus ir kainą.

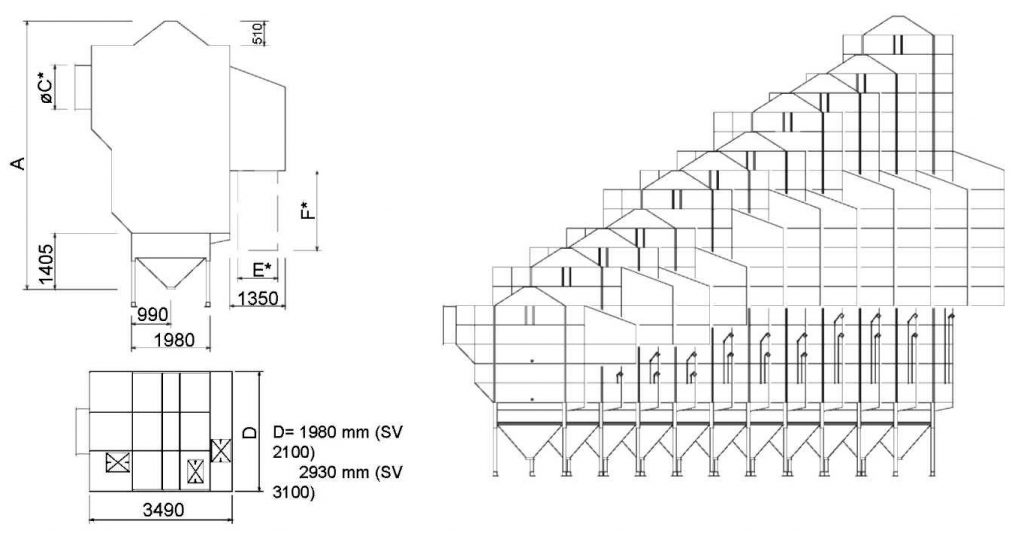

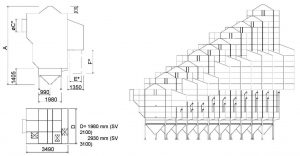

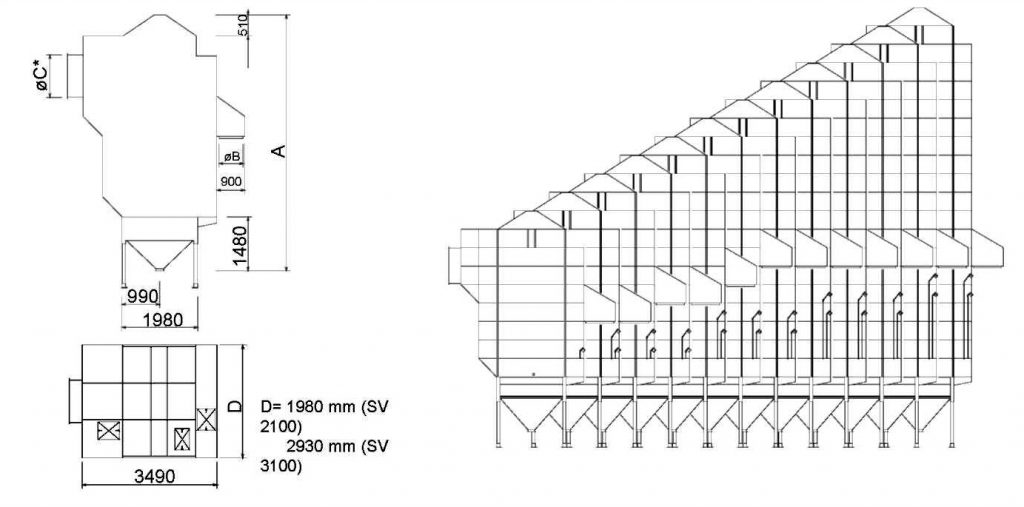

Modelis 2100

Modelis 3100

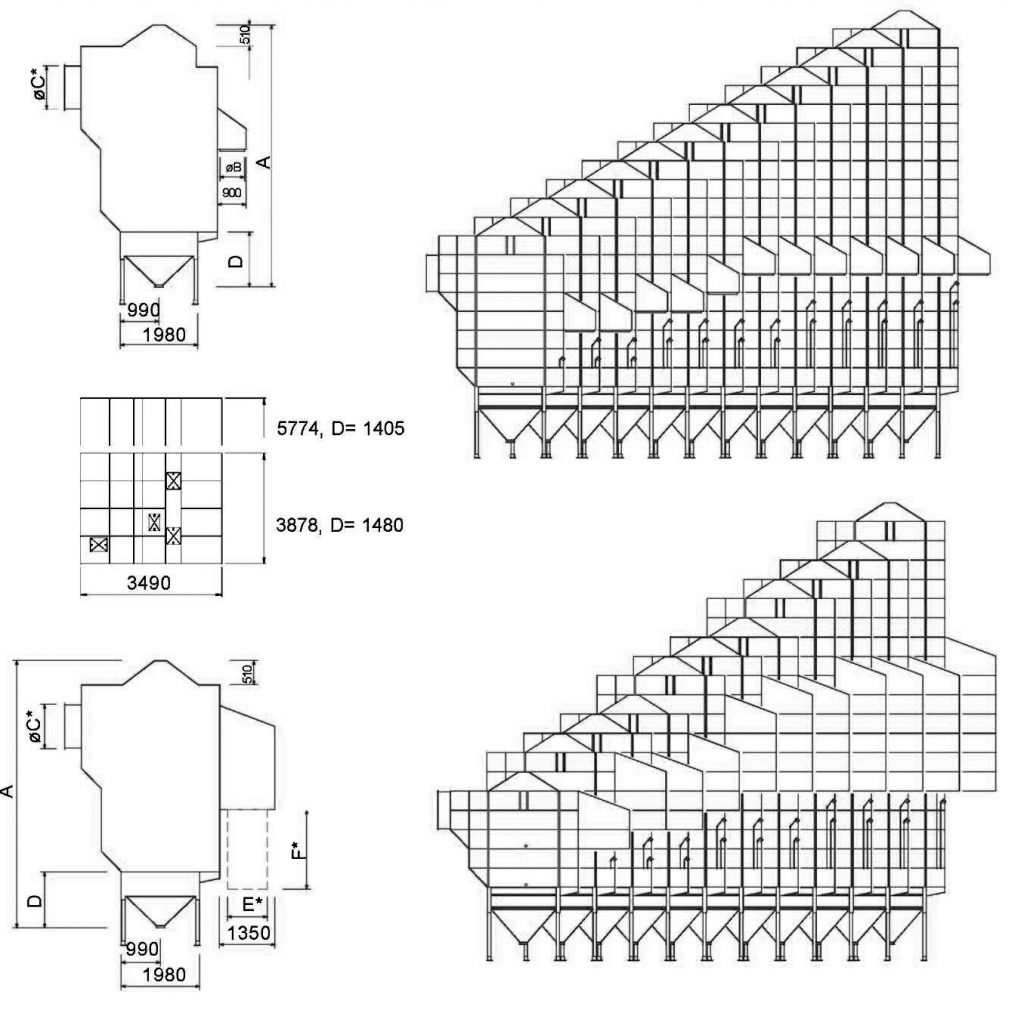

Modelis 4100

Modelis 5100

Modelis 6100

Modelis 8100

Džiovyklų našumas tonomis per valandą paskaičiuotas, džiovinant išvalytus kviečius, 750kg/m3 tankumo, esant atitinkamai 125 C ir 80 C temperatūrai, nudžiovinant 5% drėgmės, nuo 20-15%.

Rodikliai gali kisti , priklausomai nuo eksploatacinių sąlygų, įrangos ir javų būklės.
Šie duomenys pateikti informaciniai tik informaciniais tikslais, ir negali būti laikomi nei sutartiniais, nei kokiais nors kitais įsipareigojimais.

Šachtinės srautinės džiovyklos principinė schema

Srautinės džiovyklos veikia „mišraus srauto“ principu. Iš šilumokaičio į džiovyklą patekęs karšto oro srautas pasiskirsto į džiovykloje esamus karšto oro lovelius. Lovelių galai yra uždaryti, todėl karštas oras negali tiesiai išeiti į aplinką, o yra nukreipiamas per grūdus į viršutinius arba į apatinius šalto oro lovelius. Toks džiovyklos veikimo principas, kada karštas oras tiesiogiai neišeina į aplinką, leidžia sutaupyti labai brangią šilumos energiją. Apatinėje džiovyklos dalyje yra ataušinimo sekcijos, kur grūdai ataušinami iki aplinkos temperatūros.Grūdų iškrovimas iš džiovyklos reguliuojamas krumpliaratinių velenėlių pagalba. Iškrovimas vykdomas reguliariais intervalais. Jis nustatomas pagal pageidaujamą džiovinimo lygį.

Netiesioginio šildymo šilumokaičiai AKRON

Akron gamina platų netiesioginio šildymo šilumokaičių asortimentą patalpų šildymui bei grūdų džiovinimui. Akron gaminami šilumokaičiai yra išbandyti ir patvirtinti pagal Švedijos vyriausybės bandymų ir tyrimų instituto normas. Mobilūs, netiesioginio šildymo šilumokaičiai yra šių dydžių: nuo 48 iki 202 kW, žr.papildomą informaciją atskirame buklete. Akron stacionarūs netiesioginio šildymo šilumokaičiai yra šių dydžių: nuo 250 iki 1150 kW ir pasižymi: žemas išmetamų teršalų kiekis, didelis darbo efektyvumas, labai aukštas energijos vartojimo efektyvumas per metus, lengva priežiūra.Didžiausio modelio šilumokaičiai yra komplektuojami su trijų pakopų degikliais firmos „Bentone“. Deginiai degimo kameroje apsukami keturis kartus, tuo užtikrinant karšto oro kaitą ir mažus nuostolius. Karštas oras iš krosnies per išėjimą, kur jungiamasi su dviem ortakiais kurių skersmuo 1000 mm, nukreipiamas standartiškai į galą arba alternatyviai į dešinę ar į kairę. Tai įrangos surinkėjams suteikia papildomus variantus statant krosnį pastate.

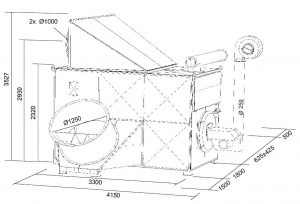

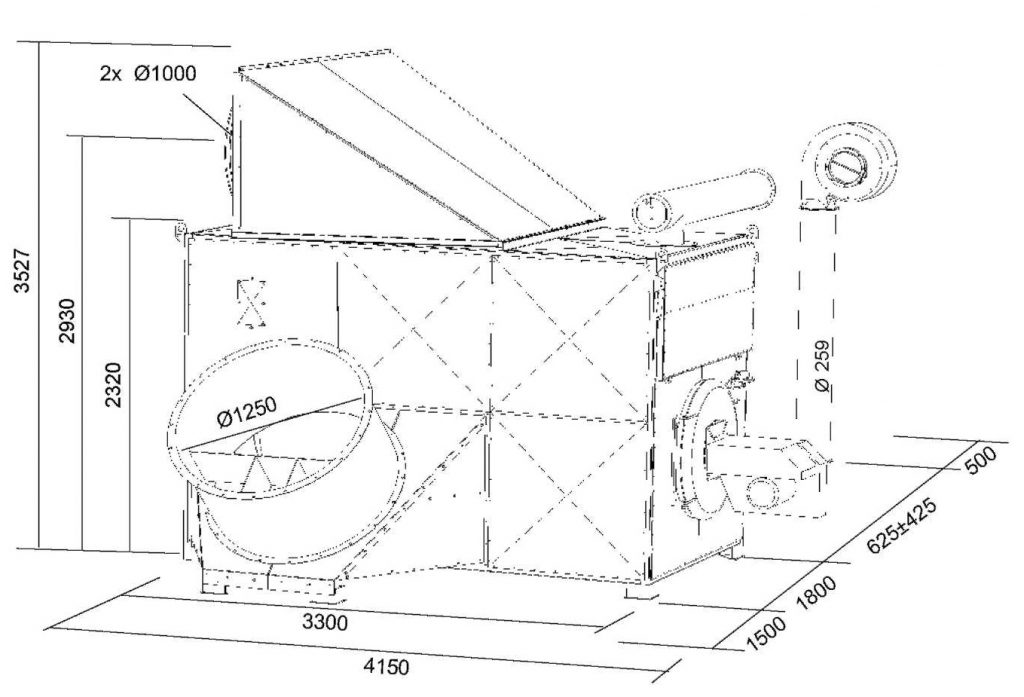

Modelis 3000

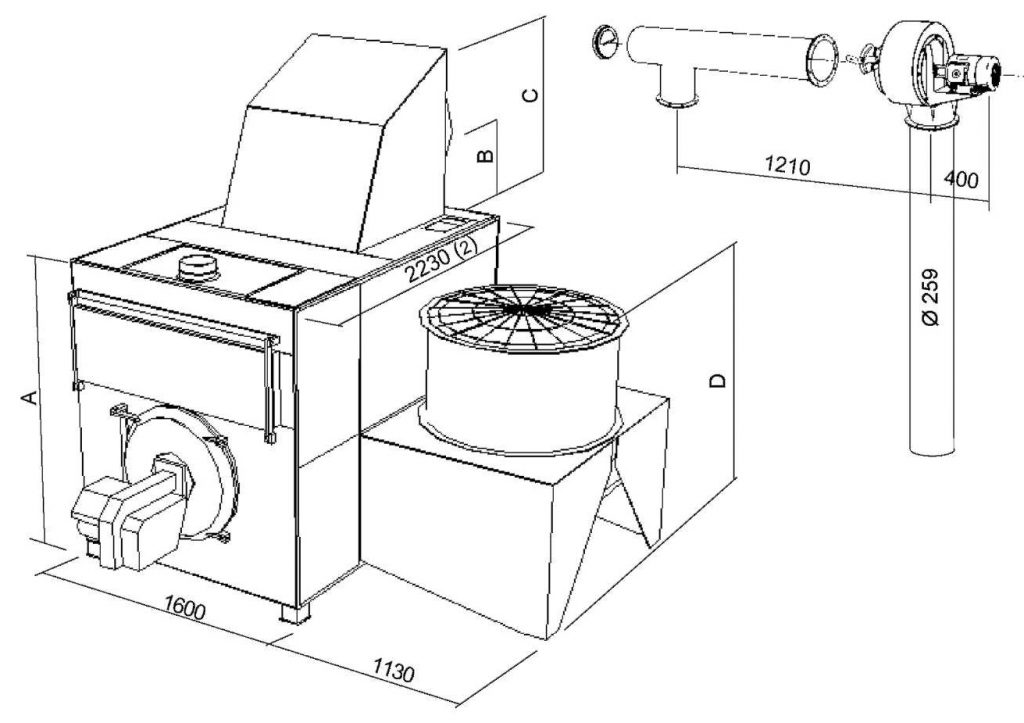

Modeliai 2100_2500V

1) Paduodamas oras nesukuria slėgio; 2) Bendras ilgis (įskaitant degiklį)=2865 mm
Į vertikalias šilumokaičių modelius 21 ir 25 yra komplektuojami dviejų pakopų degikliai iš firmos „Bentone“. Karšto oro išėjimo angos skersmuo 800 arba 1000 mm. Montavimo metu anga gali būti pasukama 3600. Rekomenduojamas išmetamųjų deginių ištraukėjo modelis RGFA 45-4 su varikliu 0,75 kW ir 1400 aps./ min.

2100 ir 2500 horizontalūs šilumokaičių modeliai pasižymi patvarumu ir didesniu pajėgumu. Jie įrengiami kaip ir vertikalūs netiesioginio šildymo šilumokaičiai.
1200 netiesioginio šilumokaičio modelis lengvai montuojamas su trumpais ortakiais. Aplinkos oras paduodamas ventiliatoriaus pagalba. Pagal standartą ventiliatorius montuojamas kairėje pusėje, bet galima perkelti ir į dešinę esant poreikiui. Išmetamųjų deginių ištraukėjo modelis RGFA 20-2 (0,55 kW) jis taip pat gali būti sumontuotas kitoje pusėje. Karšto oro angos skersmuo 630.

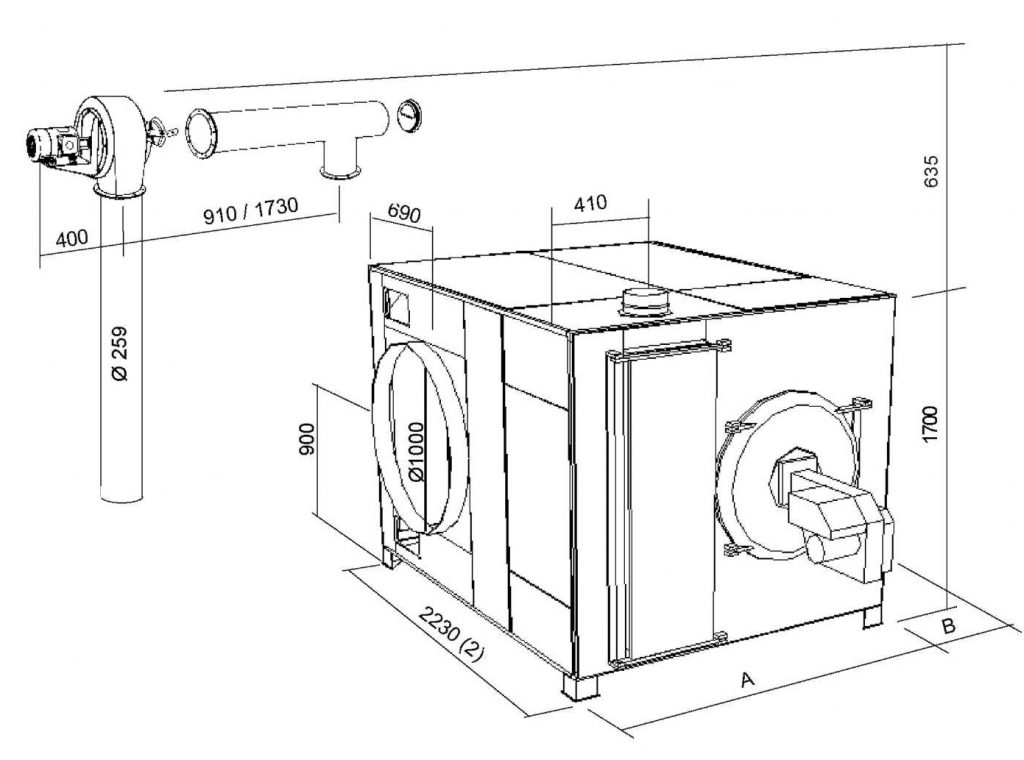

Modeliai 2100_2500H

1) Paduodamas oras nesukuria slėgio; 2) Bendras ilgis (įskaitant degiklį)=2865 mm

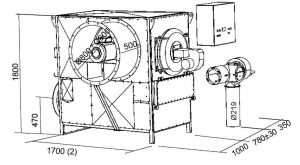

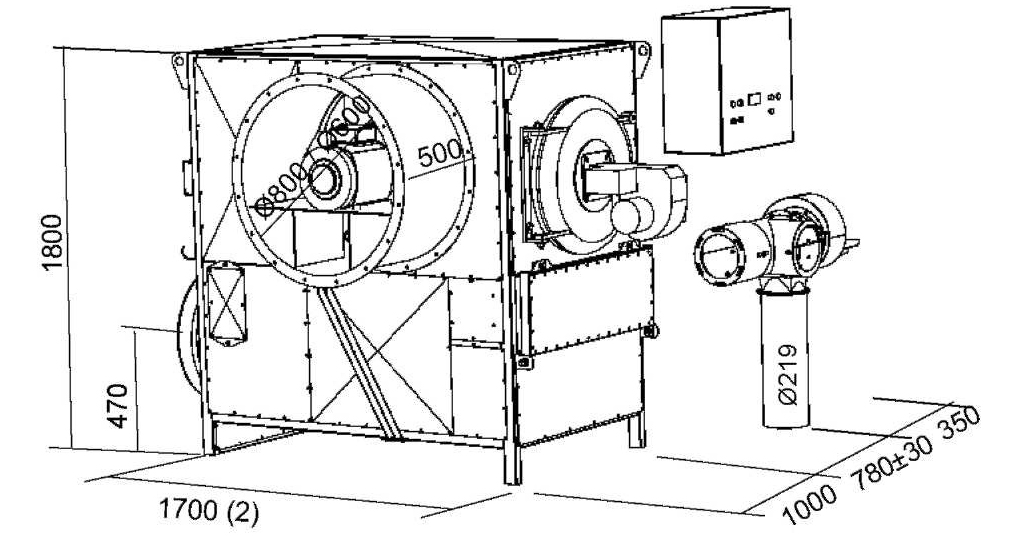

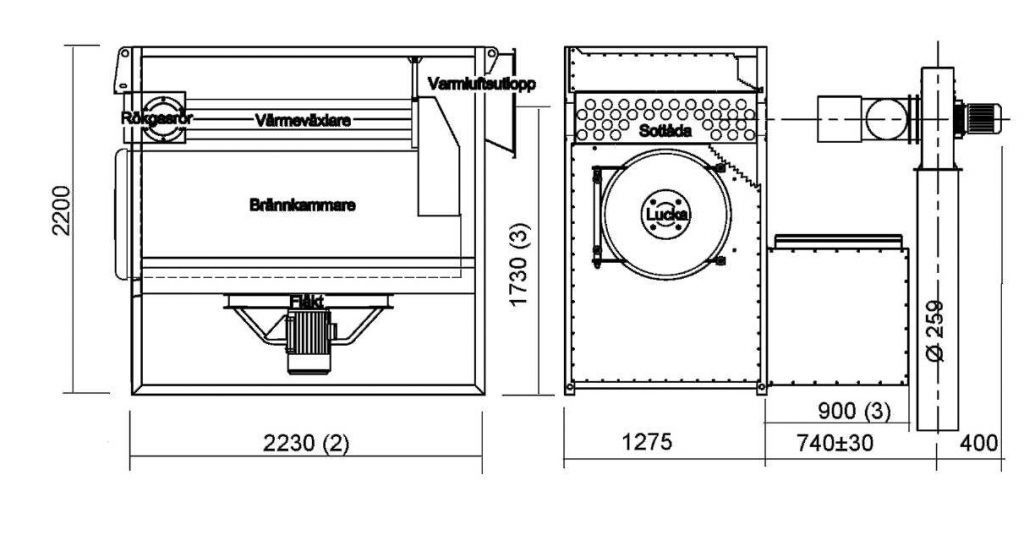

Modelis 1200

1) Paduodamas oras nesukuria slėgio; 2) Bendras ilgis įskaitant degiklį 1200=2230 mm., serija 1700 = 2860 mm.; 3) Modelis 1707 / 8 – aukštis 1815 mm, bei aplonkos oro padavimo diametras 720 mm.

Netiesioginio veikimo šilumokaičio modelis 1700 efektyviai šildo orą, bei pasižymi lengva degimo kameros priežiūra. Karšto oro išleidimo ir aplinkos oro įleidimo angos skersmuo 630, išskyrus 1710 (kurių angos skersmuo yra 800 mm). Išmetamųjų deginių ištraukėjo modelis RGFA 45-4 0,75 kW. Aplinkos oro įleidimas galimas iš įvairių pusių.

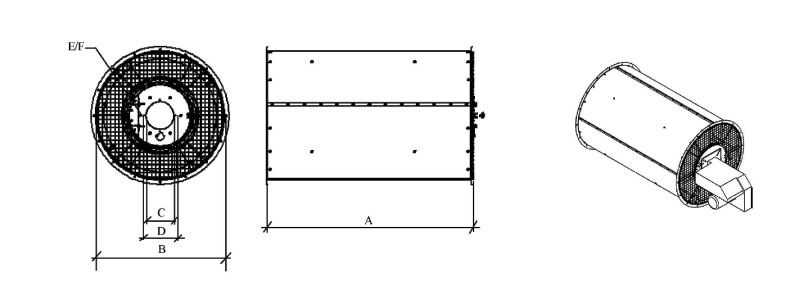

Tiesioginio šildymo šilumokaičiai

Tiesioginio šildymo šilumokaičiai gaminami trijų skirtingų dydžių ir pajėgumų. Degimo kameros gaminamos iš cinkuoto arba nerūdijančio plieno. Visos dalys gaminamos mūsų gamykloje, todėl mes galime užtikrinti nepriekaištingą kokybę. Šilumokaičiai gaminami remiantis ilgamete patirtimi dirbant su mūsų džiovyklomis bei netiesioginio šildymo šilumokaičiais. Visų dydžių šilumokaičiai yra atidžiai testuojami bei pritaikytos „Svegma“ džiovykloms. Galingumas: pajėgumai pateikiami remiantis prielaida, kad oras kaitinamas iki 125 C imant orą iš aplinkos, kurio temperatūra +15 C. Skaičiai nurodyti orui 1,2 kg/m3 prie santykinės oro drėgmės 75 proc. Šilumokaitis standartiškai yra tiekiamos su dangčiu, kuris neleidžia į vidų patekti šiaudams bei pelams. Galinės plokštės pagamintos taip, kad tiktų skirtingų dydžių kuro degikliams. Norint lengvai pakeisti purkštukus, galinė plokštė yra tiekiama su lankstais ir ją galima nulenkti. Jei bus naudojamos dujos, adapterį galima labai lengvai įrengti. Yra siekiama užtikrinti maksimalų plokščių aušinimą, ir tuo pačiu metu sumaišyti aušinimo orą su degimo kameros oru. Tuo pačiu sumažinama liepsna, kuri nepatenka į oro srautą, taip išvengiama gaisro. Visos degimo kameros plokštės yra pagamintos iš nerūdijančio plieno, todėl jos ilgai tarnauja, nenusidėvi ir nesudega. Galinė plokštė yra gerai izoliuota nuo kaitinamų dalių, bei yra galimybė patikrinti liepsną.

* Priedai
Šiose specifikacijose pristatomi tik keli degikliai. Jei reikalingos kitokios specifikacijos, pavyzdžiui, dujiniai degikliai, prašau kreiptis į mus dėl adapterių ar specialių gamybos sąlygų. Komplektuojant mūsų džiovyklas su tiesioginio degimo kamera pasiekiamas didelis darbo efektyvumas.
